Das Typ-E-Thermoelement ist ein hochpräziser Temperatursensor, der auf dem Seebeck-Effekt basiert und aus einer Nickel-Chromlegierung (Chromel, positiver Elektrode) und einer Kupfer-Nickellegierung (Konstantan, negativer Elektrode) besteht. Es ist bekannt für seinen Weit -Temperatur -Messbereich, die hohe Empfindlichkeit und die hervorragende Stabilität und wird in der Industrie, der wissenschaftlichen Forschung und der Temperaturüberwachung in extremen Umgebungen häufig eingesetzt.

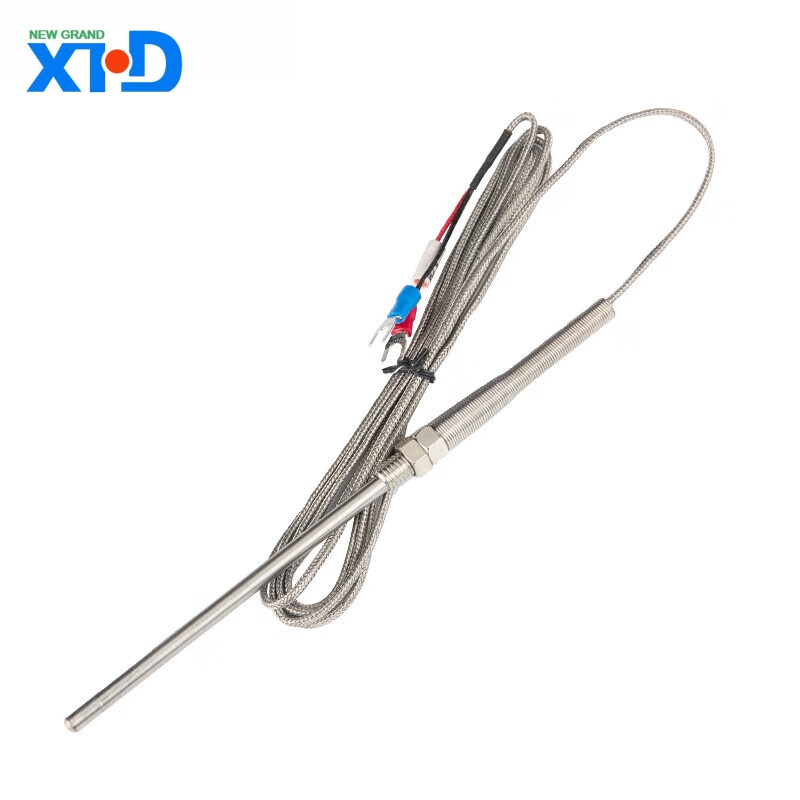

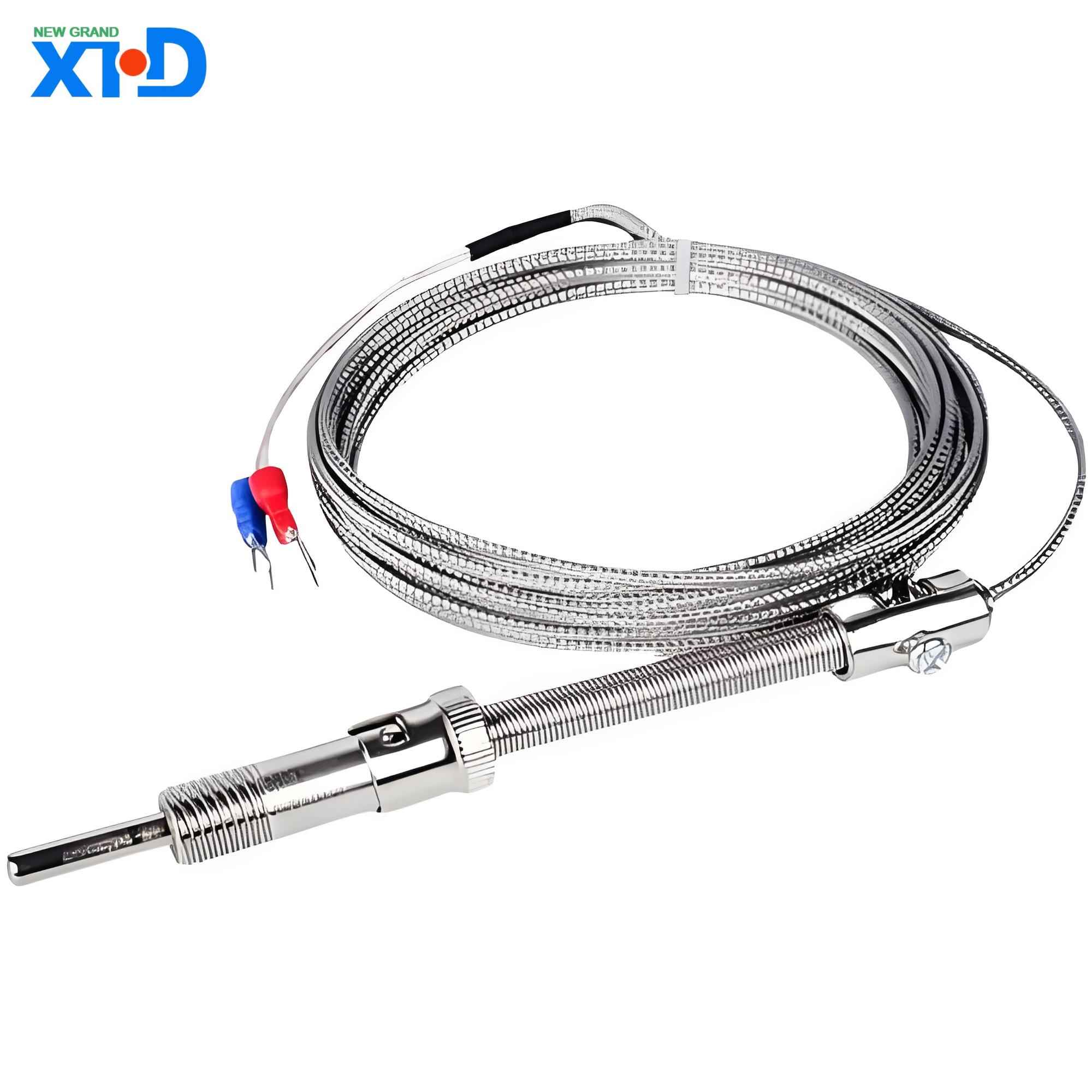

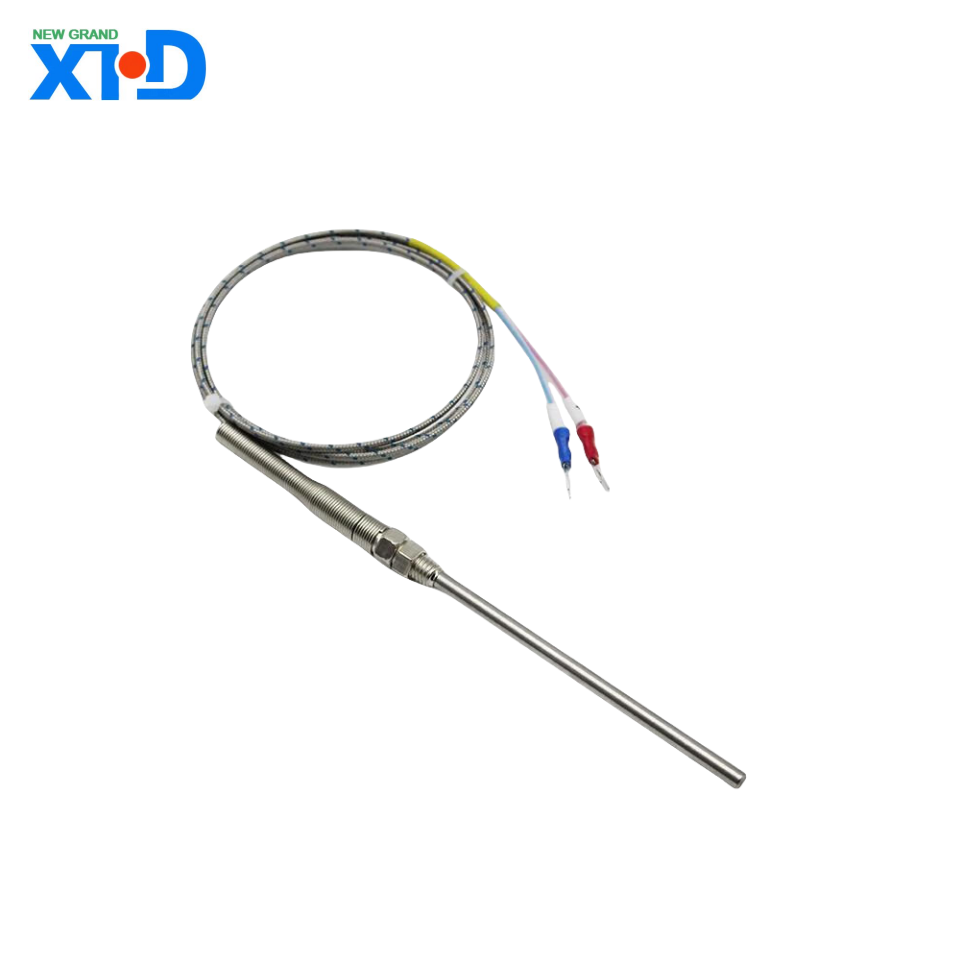

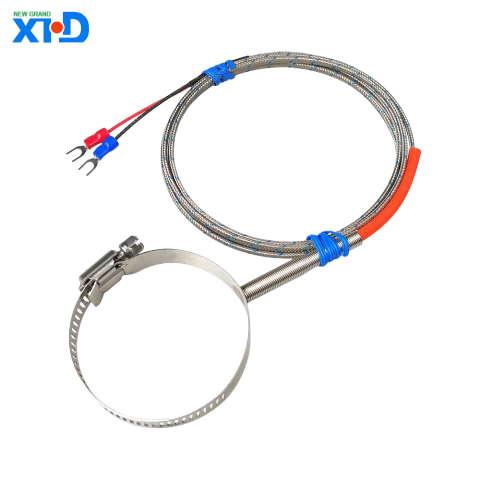

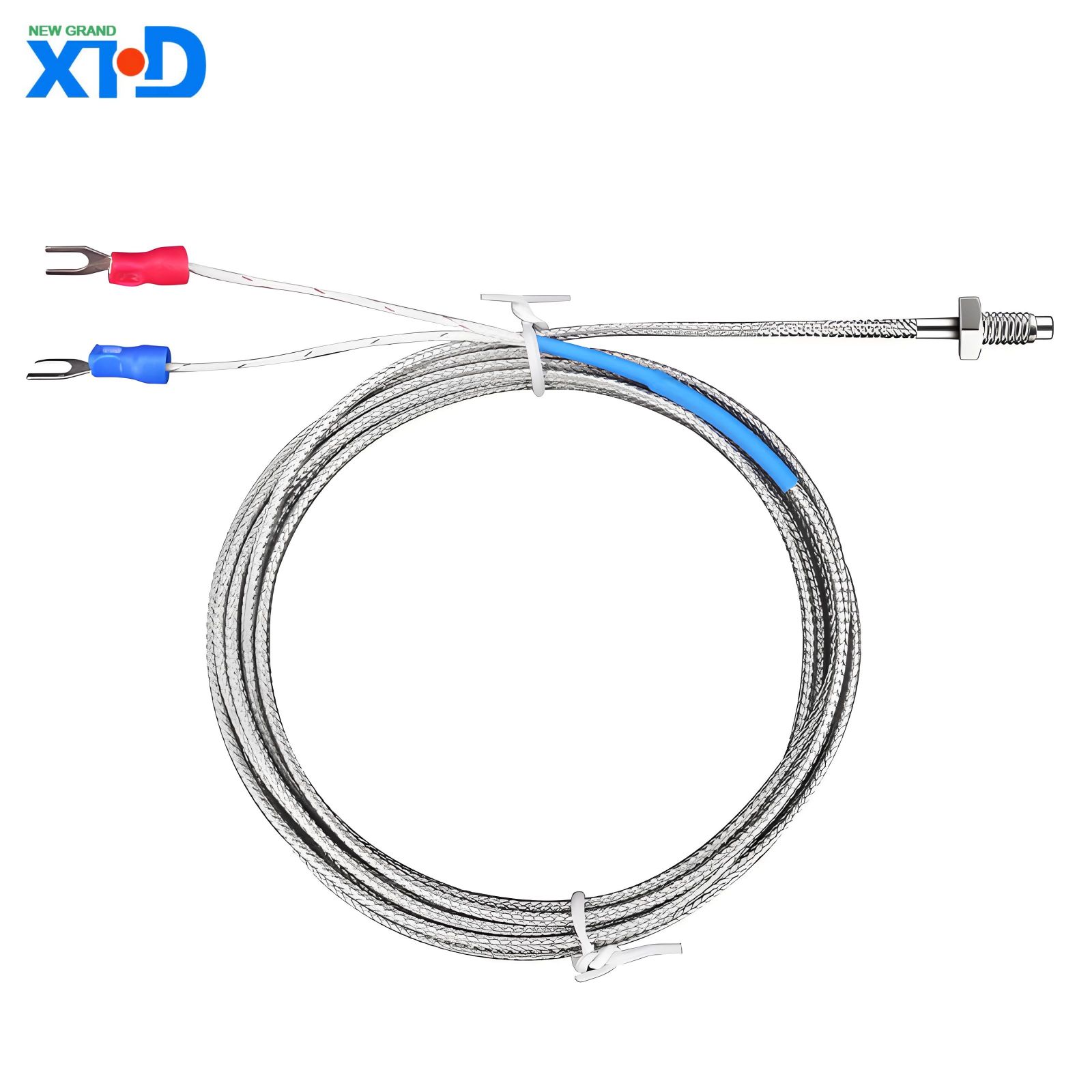

Einführung in E-Type-Thermoelementprodukte
1 、 Übersicht
Das Typ-E-Thermoelement ist ein hochpräziser Temperatursensor, der auf dem Seebeck-Effekt basiert und aus einer Nickel-Chromlegierung (Chromel, positiver Elektrode) und einer Kupfer-Nickellegierung (Konstantan, negativer Elektrode) besteht. Es ist bekannt für seinen Weit -Temperatur -Messbereich, die hohe Empfindlichkeit und die hervorragende Stabilität und wird in der Industrie, der wissenschaftlichen Forschung und der Temperaturüberwachung in extremen Umgebungen häufig eingesetzt.
2 、 Kernparameter
Parameterspezifikationen
Temperaturmessbereich -200 ° C bis+900 ° C (kurzfristige Spitze bis zu 1000 ° C)
Empfindlichkeit von 68 & mgr; V/° C (am höchsten über den gesamten Bereich, über 35% höher als K/J -Typ)
Standardgenauigkeit ± 1,7 ° C oder ± 0,5% (0 ° C bis 900 ° C); Niedriger Temperaturbereich ± 1,7 ° C (-200 ° C bis 0 ° C)
International Standard IEC 60584-1 ASTM E230 、 GB/T 16839
Drahtdurchmesser 0,2 mm ~ 3,0 mm (optionale Rüstung/nackte Kabel)
Antwortzeit exponierter Typ: 0,05 ~ 1 Sekunde (in Gas); Mit Schutzrohr: 1-30 Sekunden (je nach Material und Durchmesser)
3 、 Materialien und Struktur
Positive Elektrode (EP): Nickelchromlegierung (Chromel, 90% Ni+10% Cr)
Negative Elektrode (EN): Kupfer -Nickellegierung (Konstantan, 55% mit+45% Ni)
Isolationsschicht: Magnesiumoxid (MGO) oder Keramik (Temperaturbeständigkeit über 1800 ° C)
Mantelmaterial: 304 Edelstahl (universell), Inconel 600 (hohe Temperatur), Tantal (starke korrosive Umgebung)
4 、 Einzigartige Vorteile
Hohe Empfindlichkeit
Das Ausgangssignal von 68 & mgr; V/° C überschreitet weit den des K-Typs (41 µ V/° C) und des J-Typs (55 µ V/° C), wodurch es besonders geeignet ist, kleine Temperaturunterschiede (z. B. Labor-Präzisionsinstrumente) zu erfassen.
.
.
Breite Temperaturanpassungsfähigkeit
.
Ausgezeichnete Leistung mit niedriger Temperatur:-Bei 200 ° C beträgt der Fehler nur ± 1,7 ° C, was besser ist als das T-Typ-Thermoelement (Kupferkonstantan).
Hochtemperaturoxidationswiderstand: Seine Stabilität ist besser als die des J-Typs (Iron Constantan) in einer oxidierenden Atmosphäre.
.
Korrosionsbeständigkeit
Das negative Elektrodenmaterial Constantan hat eine starke Resistenz gegen schwache Säure- und alkalische Umgebungen und ist für chemische Reaktionsgefäße und Lebensmittelverarbeitungsgeräte geeignet.
.
.
Hohe Kosteneffizienz
Die Kosten sind niedriger als die von Edelmetall-Thermoelementen (z. B. Platin-Rhodium vom S-Typ) und kann direkt mit SPS- oder DAQ-Systemen verbunden werden, ohne dass externe Verstärkungsschaltungen erforderlich sind.
.
5 、 Anwendungsszenarien
Industriesektor
Metallurgie: Temperaturüberwachung des kontinuierlichen Gussmaschinenkristallisators (800 ~ 900 ° C)
Energie: Gasturbinenabgasentemperaturerkennung (erfordert Inconel -Hülle)
Forschungsfeld
Tieftemperaturexperiment mit supraleitenden Materialien (mit flüssigem Stickstoffkühlsystem)
Thermal-Vakuumtest des Raumfahrzeugs (-150 ° C bis+250 ° C Zyklus)
Im Bereich des Lebensunterhalts der Menschen
Lebensmittelsterilisationsgeräte (Hochdruckdampfumgebung, Temperaturfehler <± 1 ° C)
Medizinische kryogene Speicherung (-80 ° C Ultra-niedriger Temperaturkühlschrank)
6 、 Auswahlhandbuch
Modellbeispiel anwendbare Szenarien empfohlene Konfiguration
E-3M-1000-SS304 Universal Industrialofen (0 ~ 800 ° C) 3 mm Rüstung, Edelstahlscheide, Doppel-Loch-Keramikisolierung
E-1,5M-200-Inconel Aircraft Motor Test (Hochtemperaturkorrosionsumgebung) 1,5 mm Mikrosonde, Inconel 600-Hülle
E-Fep-260 starke Säureumgebung (z. B. Elektroplattenbehälter) mit FEP-Isolierung und Tantal-Schutzrohr
7 、 Installation und Wartung
Installationspunkte
Vermeiden Sie mechanische Spannung: Biegeradius ≥ 5 -fache des Drahtdurchmessers, um den Bruch von Thermoelementen zu verhindern.
Kaltendkompensation: Es muss mit einem Gefrierpunktsensor oder einem elektronischen Kompensationsmodul (wie max31855) kombiniert werden.
Wartungsvorschläge
Regelmäßige Kalibrierung: Überprüfen Sie die Genauigkeit alle 6 Monate mit einem trockenen Brunnenofen (siehe ASTM E2847).
Umweltverschmutzungsbehandlung: Wenn die negative Elektrode oxidiert und schwarz wird, reinigen Sie sie mit 10% Salzsäure und wischen Sie sie mit Alkohol ab.
8 、 häufig gestellte Fragen und Antworten
F1: Schwankt das Ausgangssignal stark?
Grund: Kaltes Ende nicht kompensiert oder elektromagnetische Interferenzen (z. B. in der Nähe des Frequenzwandlers).
Lösung: Installieren Sie eine Abschirmschicht und verwenden Sie einen isolierten Temperatursender.
F2: Kurzlebensdauer im Hochtemperaturbereich?
Grund: Das Mantelmaterial ist nicht gegen Oxidation (z. B. Missbrauch von 304 Edelstahl über 900 ° C).
Lösung: Ersetzen Sie Inconel 601 Hülle oder Keramikbeschichtete Sonde.
9 、 Zusammenfassung
E-Typ-Thermoelemente sind aufgrund ihrer hohen Empfindlichkeit, ihrer breiten Reichweite und ihrer starken Umweltanpassungsfähigkeit eine ideale Wahl für mittlere und niedrige Temperaturmessungen. Customized Designs für verschiedene Arbeitsbedingungen, wie z. B. miniaturisierte Sonden oder Spezialmaterialien, können die Leistung und die Kosten weiter optimieren. Für extreme Umweltszenarien wie Kernstrahlung oder ultrahoch-hohe Spannung wird empfohlen, ein dediziertes Signalkonditionierungsmodul zu verwenden.
