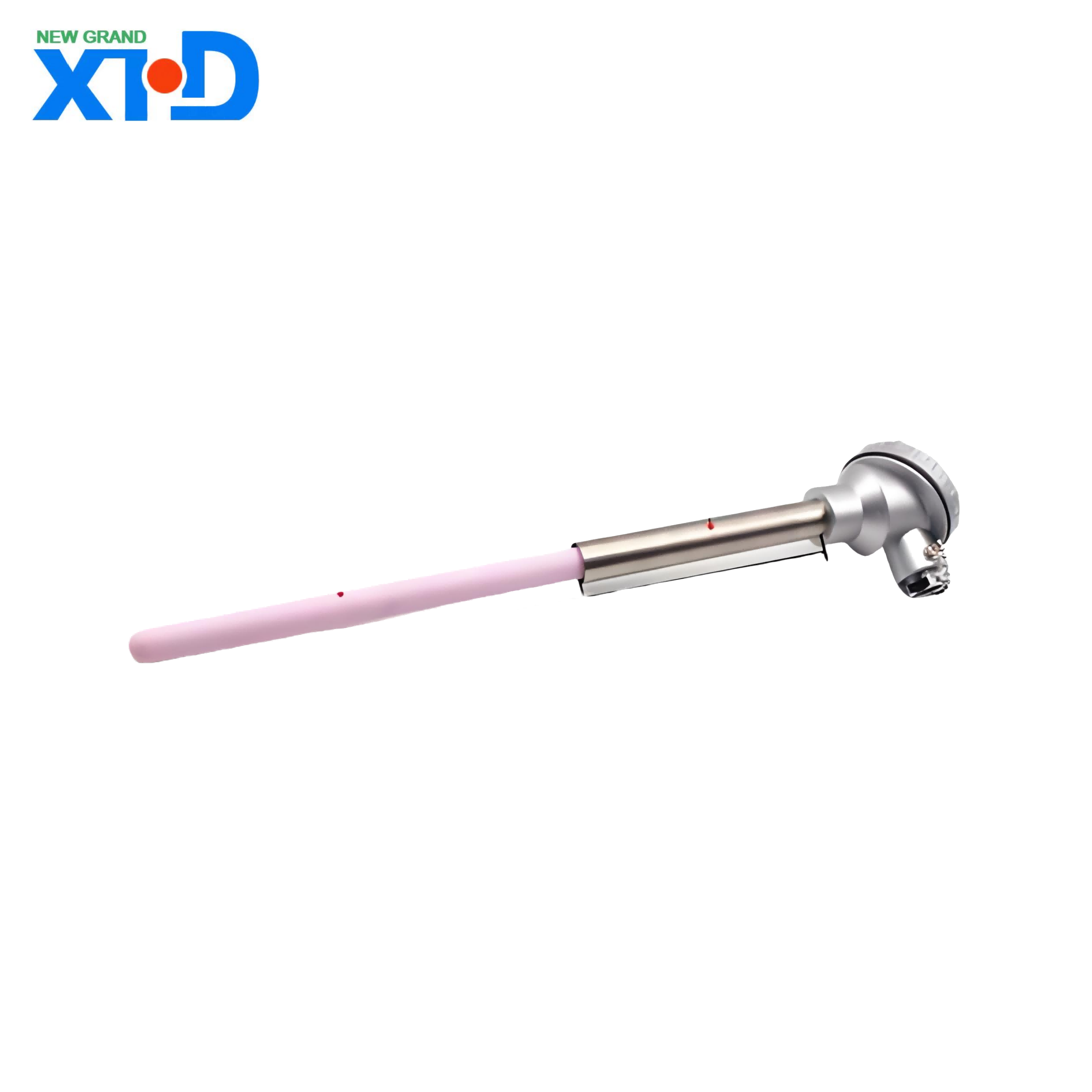

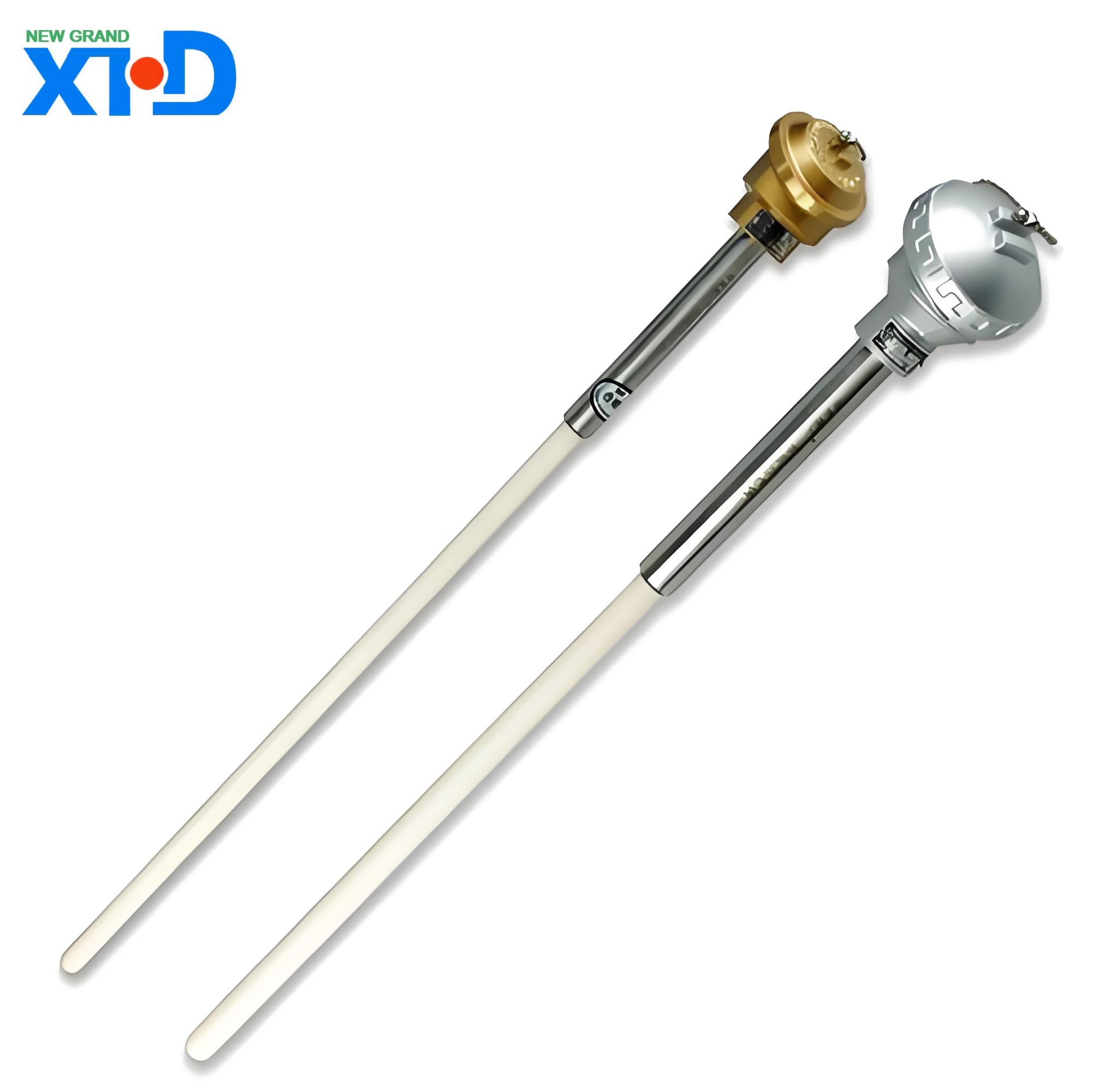

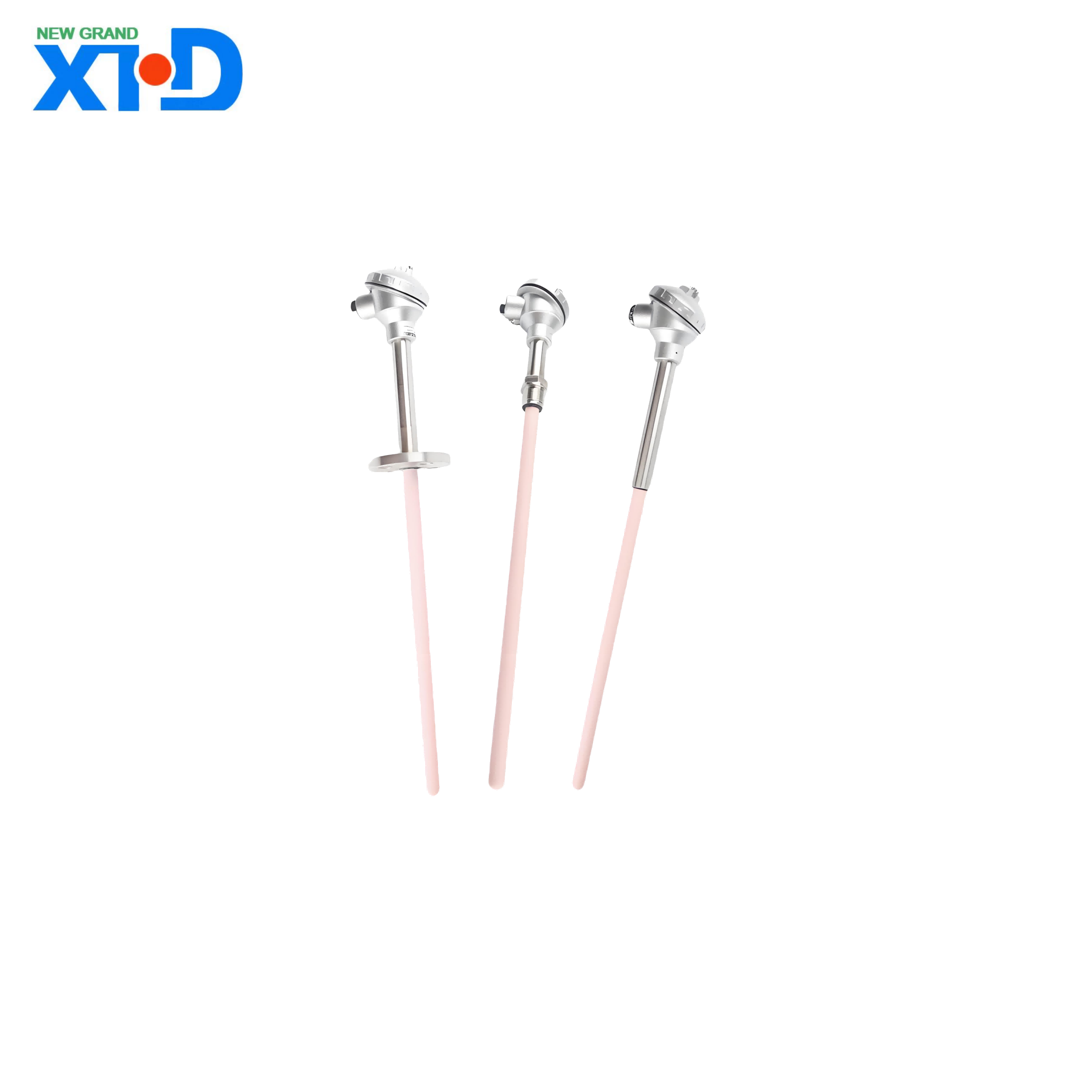

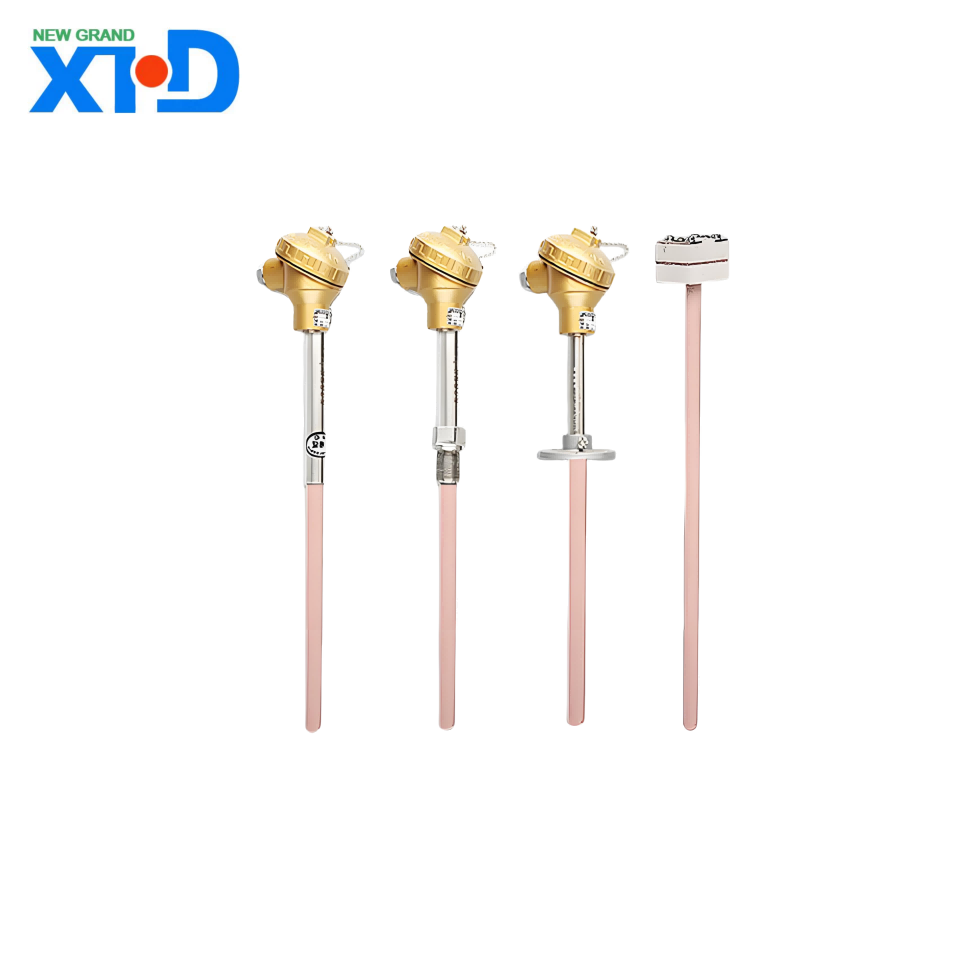

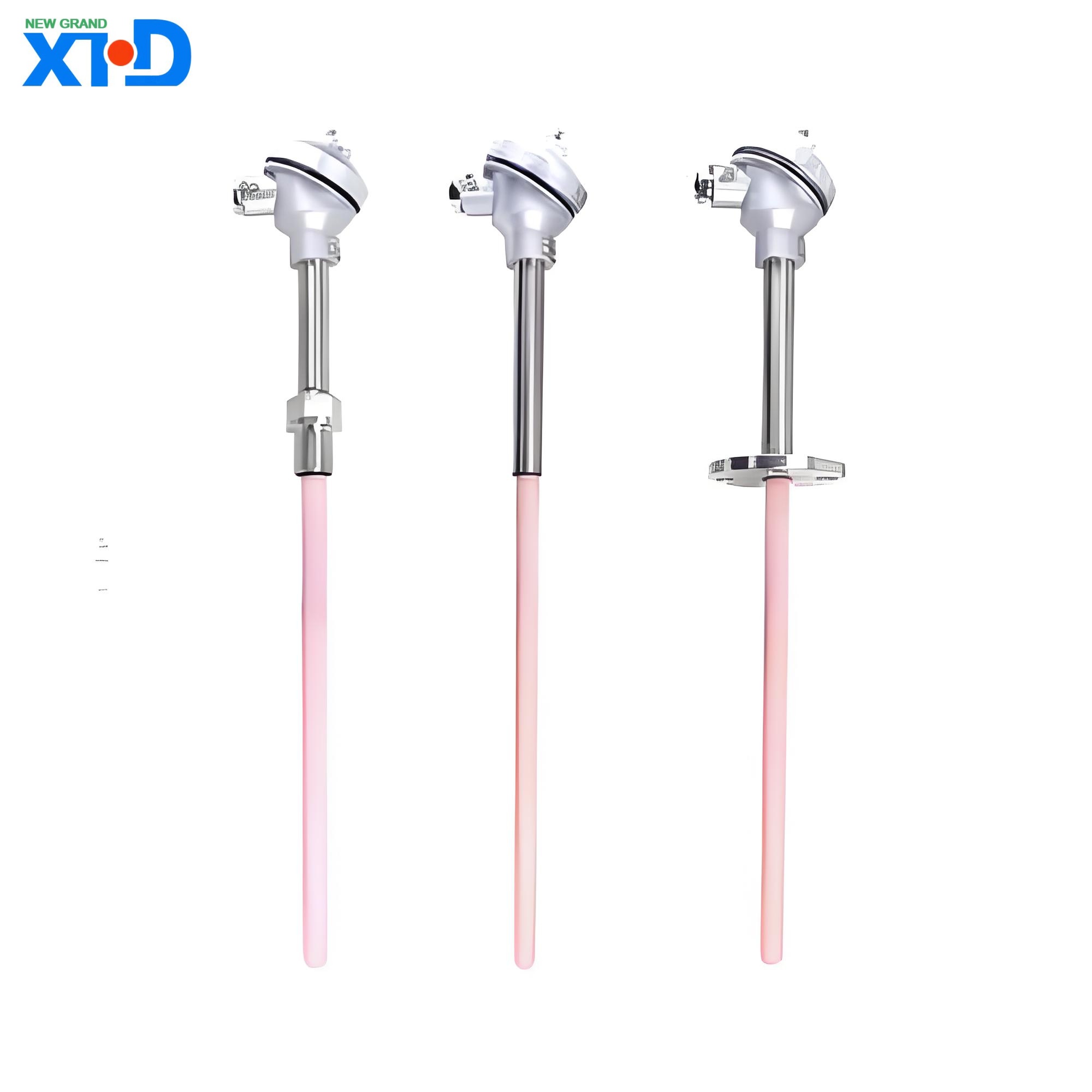

Produkteinführung des Thermoelements vom S-Typ (Platin-Rhodium 10 Platinum-Thermoelement)
1 、 Produktübersicht
Das S-Typ-Thermoelement (Skala S) ist ein international anerkanntes Edelmetall-Thermoelement, das aus Platin-Rhodiumlegierung (Platin 90%, Rhodium 10%) als positive Elektrode (SP) und reines Platin als negative Elektrode (SN) besteht. Aufgrund seiner hervorragenden Hochtemperaturbeständigkeit, hohen Präzision und langfristigen Stabilität wird es in der industriellen Hochtemperaturmessung, der wissenschaftlichen Forschungsexperimente und der Präzisionsinstrumentenfelder, insbesondere für die Oxidations- und Inert-Atmosphäre-Umgebungen, häufig eingesetzt.
2 、 Arbeitsprinzip
Das Thermoelement vom S-Typ arbeitet basierend auf dem Seebeck-Effekt, was bedeutet, dass bei einem Temperaturunterschied zwischen zwei verschiedenen Metallleitern an beiden Enden ein thermoelektrisches Potential erzeugt wird. Der Temperaturwert kann berechnet werden, indem das thermoelektrische Potential (MV) gemessen wird. Die Beziehung zwischen Temperaturelektromotiven entspricht dem IEC 60584-1 International Standard mit guter Linearität und leistet besonders gut im Hochtemperaturbereich (über 1000 ° C).
3 、 Technische Parameter
Projektparameter Beschreibung
Division Nummer s
Temperaturmessbereich für den Langzeitgebrauch: 0 ~ 1450 ° C; Kurzzeitgrenze: 1600 ° C (anpassbar bis 1700 ° C)
Genauigkeitsstufe I: ± 1 ° C oder ± 0,25% t (t ist die gemessene Temperatur)
Stufe II: ± 1,5 ° C oder ± 0,25% t t
TECHNISCHE DES STANDARDIVERS Durchmesser: 0,5 mm, 0,8 mm, 1,0 mm (optionale Rüstung oder Keramikscheide)
Schutzrohrmaterial: Hochtemperaturkeramik (Al ₂ O ∝), Quarzrohr, Molybdän -Titanlegierung (angepasst nach der Nutzungsumgebung)
Reaktionszeit Bare Drahtstatus: <1 Sekunde (bei 1600 ° C); Mit Schutzrohr: 3-10 Sekunden (je nach Durchmesser und Material)
4 、 Produktfunktionen
.
Ausgezeichnete Hochtemperaturleistung
Kann für eine lange Zeit bei 1600 ° C stabil arbeiten, mit ausgezeichneter Oxidationsbeständigkeit, geeignet für extreme Umgebungen wie Metallurgie- und Glasschmelzöfen.
.
Hohe Präzision und Stabilität
Repetitiver Fehler ≤ 0,1%, jährliche Drift <0,05%, erfüllt die Anforderungen an die Messung der hohen Präzisionstemperatur von Labors und Branchen.
Starke Fähigkeit zur Verschmutzung
Das Platin-Rhodiumlegierungsmaterial ist gegen chemische Korrosion resistent, in schwefelhaltigen, Wasserstoff und anderen Atmosphären stabil und hat eine lange Lebensdauer.
.
.
Internationale Standardisierung
Entspricht den Standards wie IEC 60584-1 und ASTM E230, kompatibel mit Mainstream-Temperaturkontrollinstrumenten.
5 、 Typische Anwendungsbereiche
Industrielle Hochtemperatur-Szenarien: Stahlschmelzen, Keramiksintern, Halbleiterwaferverarbeitung
Forschungsexperimente: Forschung mit hoher Temperaturmaterial, Luft- und Raumfahrtmotorentests
Energieindustrie: Gasturbinenabgasüberwachung, Kernreaktortemperaturkontrolle
Laborausrüstung: Hochtemperaturofen, Thermalanalysator (TGA/DSC)
6 、 Auswahlhandbuch
Temperatur- und Schutzrohrauswahl
.
≤ 1300 ° C: Keramik (Al ₂ O ∝) Schutzrohr wird für eine hohe Kosteneffizienz empfohlen.
1300-1600 ° C: Es ist erforderlich, dass eine keramische oder molybdänem Titanlegierung mit hoher Reinheit dosifter Keramik- oder Molybdän-Titan-Legierungsröhrchen erforderlich ist.
Kurzfristig 1700 ° C: Optionale Struktur mit nötigen Draht ohne Schutzrohr (erfordert inerer Atmosphäreschutz).
.
Drahtdurchmesser und Reaktionsgeschwindigkeit
Je dünner der Drahtdurchmesser, desto schneller die Reaktion, aber die mechanische Festigkeit nimmt ab. Empfehlen Sie einen Drahtdurchmesser von 0,5 mm für die dynamische Temperaturmessung und 1,0 mm für die feste Installation.
Auswahl der Verlängerungskabel
Der Kompensationsdraht sollte als SC -Typ (Kupferkupfer -Nickellegierung) mit einer Arbeitstemperatur von -20 ~ 100 ° C ausgewählt werden, um die Genauigkeit der Signalübertragung sicherzustellen.
7 、 Vorsichtsmaßnahmen für die Verwendung
.
Installationsspezifikationen
Vermeiden Sie den langfristigen Gebrauch bei der Reduzierung von Atmosphären wie CO und H ₂, da dies zu Verspritzung der Platinelektrode führen kann.
Das Schutzrohr sollte vertikal oder horizontal installiert werden, um eine mechanische Schwingung zu vermeiden, die einen Bruch verursacht.
.
Umweltverschmutzungskontrolle
.
Es ist strengstens untersagt, mit Metalldämpfern (wie Zink und Blei) in Kontakt zu kommen, ansonsten kontaminieren sie die Elektroden und verursachen thermoelektrische Potentialdrift.
Reinigen Sie das Oberflächenoxid der Elektrode regelmäßig mit 10% verdünntem Salzsäure (nur auf nicht Keramik -Schutzrohre anwendbar).
.
Kalibrierung und Wartung
Führen Sie alle 6 Monate eine Hochtemperaturfixpunktkalibrierung durch (z. B. Antimonpunkt 630,63 ° C, Kupferpunkt 1084,62 ° C).
8 、 Marktvorteil
Im Vergleich zu Thermoelementen vom B-Typ und R-Typ weist S-Typ eine höhere Kostenwirksamkeit im Temperaturbereich von 1300 bis 1600 ° C auf; Im Vergleich zu kostengünstigen Metallthermoelementen wie K-Typ und N-Typ wird ihre Lebensdauer um das 3-5-fache verlängert, wodurch sie besonders für Szenarien geeignet sind, die eine hohe Zuverlässigkeit und Genauigkeit erfordern.
9 、 Service Support
Bereitstellung maßgeschneiderter Lösungen (z. B. Multi-Point-Temperaturmessanordnung, vakuumspezifische Verpackung)
