Der PT100-Thermistor ist ein hochpräziser Temperatursensor, der auf den temperaturabhängigen Eigenschaften des Platin (PT) -Widerstands basiert und nach seinem Widerstandswert von 100 Ω bei 0 ℃ (PT steht für Platin) benannt. Als Kernkomponente im Bereich der industriellen Temperaturmessung wird PT100 aufgrund seiner hohen Stabilität, einer guten Linearität und ihrer starken Anti -Interferenz -Fähigkeit häufig in Temperaturmessungsszenarien von -200 ℃ bis+850 ℃ verwendet. Es handelt sich um ein Standard -Temperaturerfassungselement in Prozessindustrien, Labors und Präzisionsgeräten.

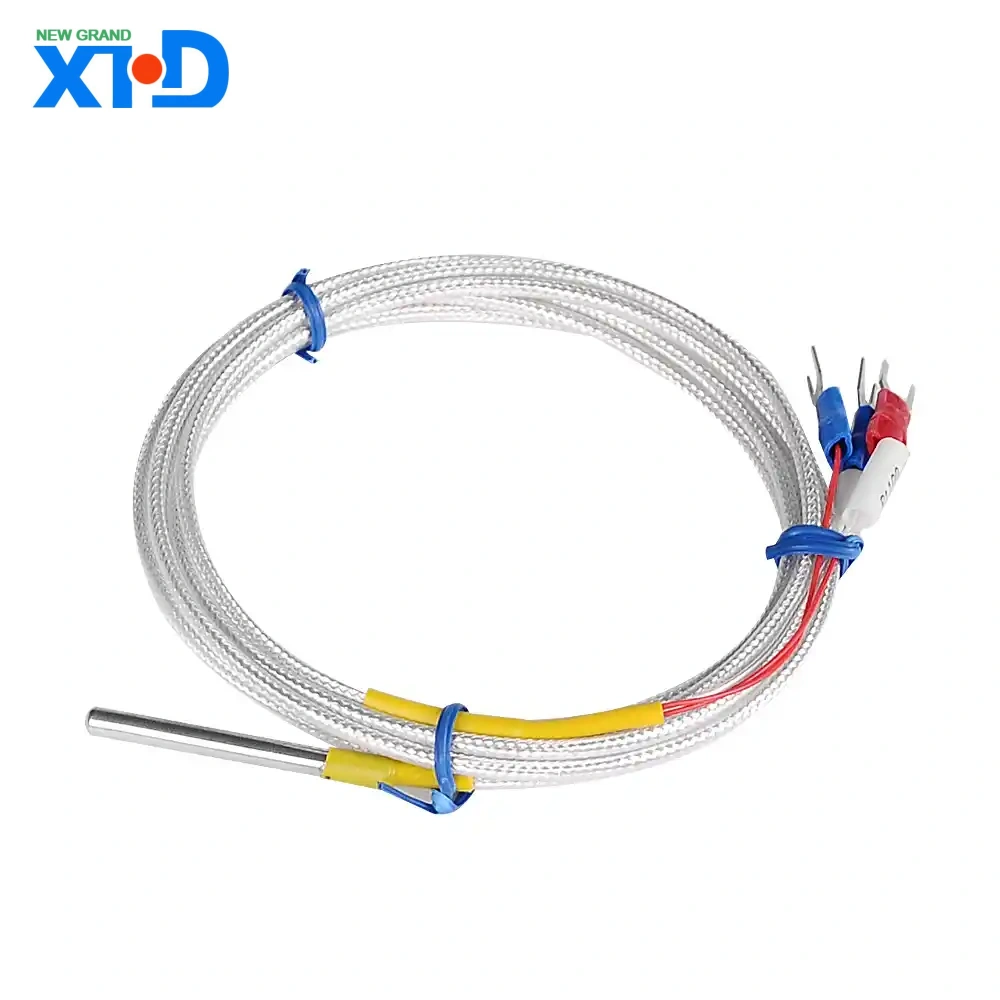

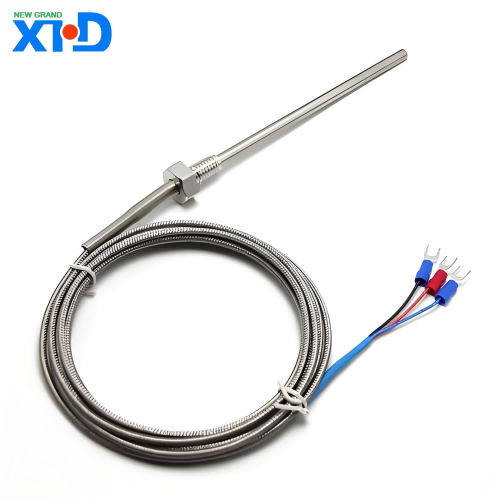

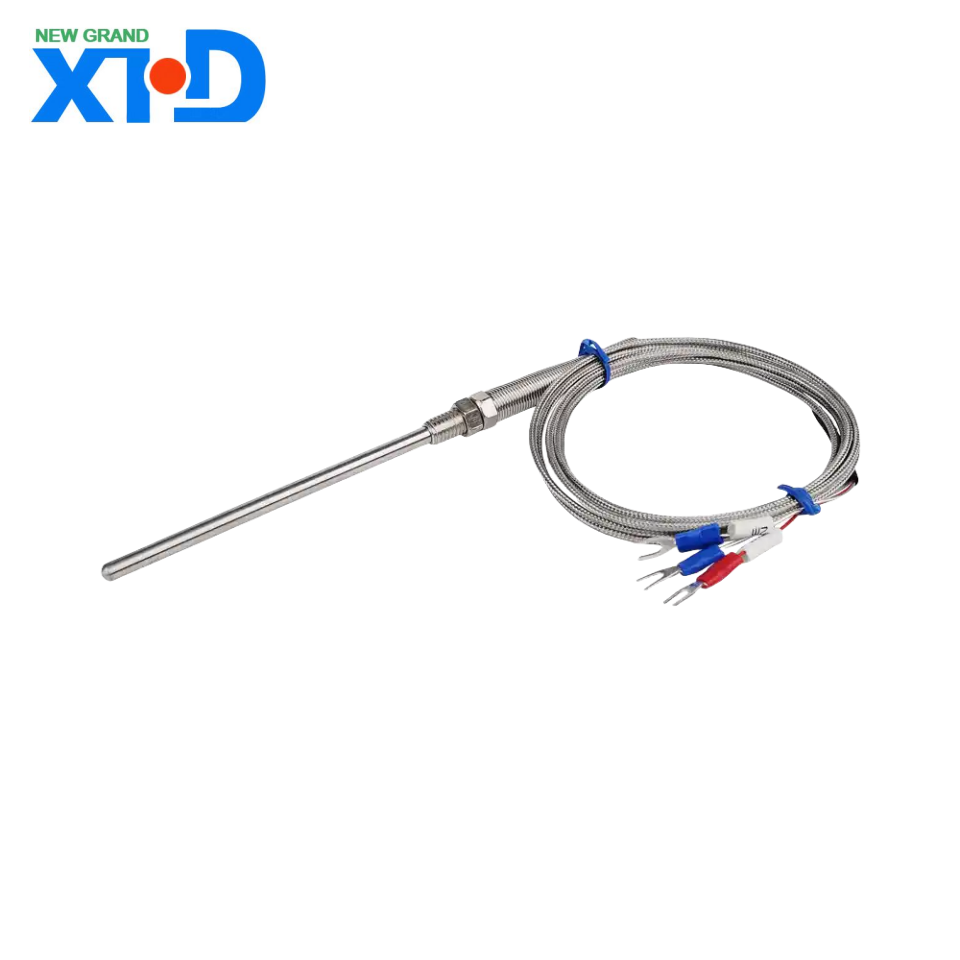

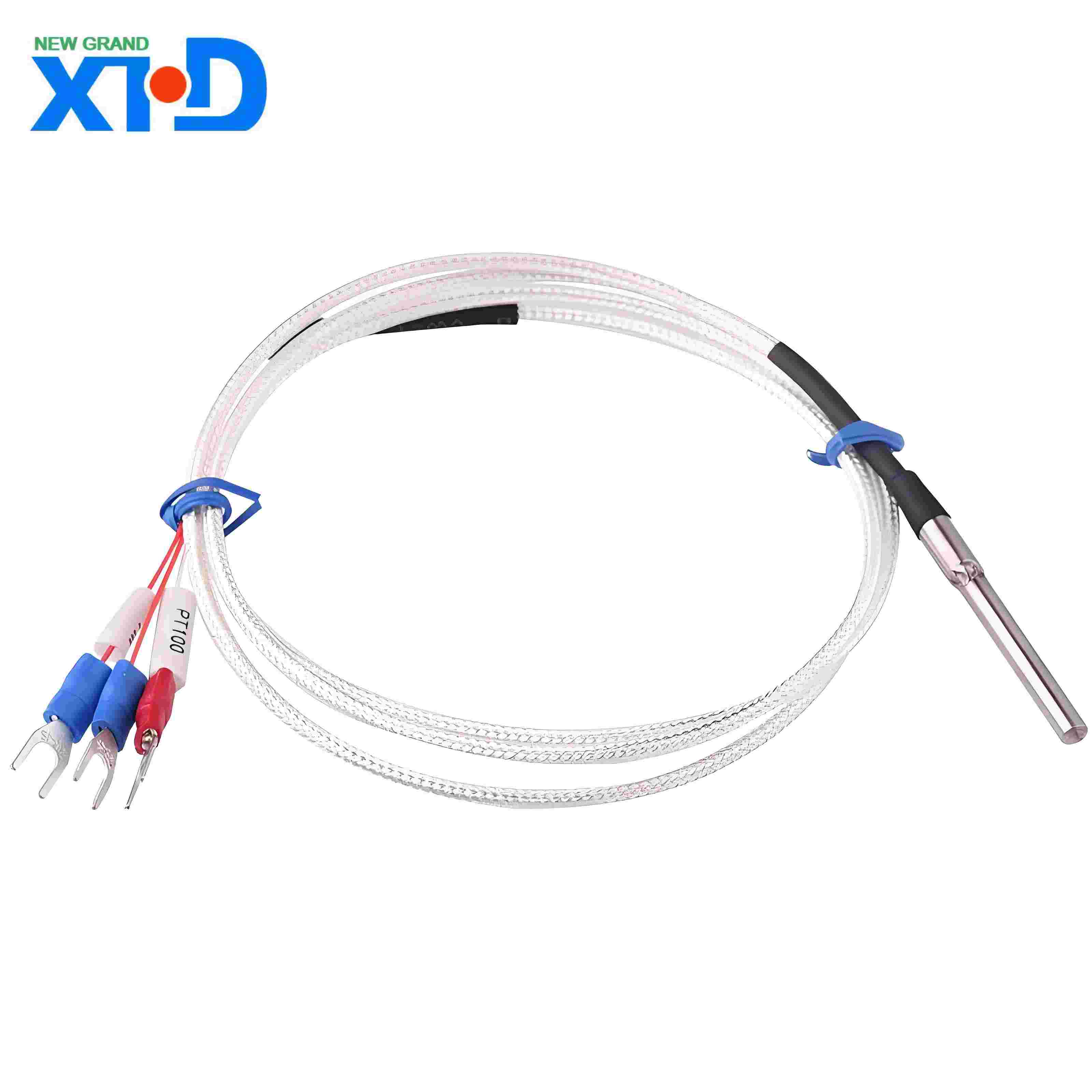

PT100 Thermistor Produkteinführung
1 、 Produktübersicht
Der PT100-Thermistor ist ein hochpräziser Temperatursensor, der auf den temperaturabhängigen Eigenschaften des Platin (PT) -Widerstands basiert und nach seinem Widerstandswert von 100 Ω bei 0 ℃ (PT steht für Platin) benannt. Als Kernkomponente im Bereich der industriellen Temperaturmessung wird PT100 aufgrund seiner hohen Stabilität, einer guten Linearität und ihrer starken Anti -Interferenz -Fähigkeit häufig in Temperaturmessungsszenarien von -200 ℃ bis+850 ℃ verwendet. Es handelt sich um ein Standard -Temperaturerfassungselement in Prozessindustrien, Labors und Präzisionsgeräten.
2 、 Arbeitsprinzip
PT100 gehört zur Kategorie des Widerstandstemperaturdetektors (RTD), und sein Arbeitsprinzip unterscheidet sich von dem eines Thermoelements (basierend auf thermoelektrischem Effekt):
Resistenztemperaturbeziehung: Der Widerstand von Platinwiderständen nimmt mit der Temperatur ungefähr linear zu, nachdem die im internationalen Standard IEC 60751 angegebene Teilungstabelle angegeben ist.
Mathematische Formel:
· 0 ℃ ~ 850 ℃ ： r (t) = r0 (1+at+bt2) r (t) = r0 (1+at+bt2)
· -200 ℃ ~ 0 ℃ ： r (t) = r0 [1+at+bt2+c (t-100 ℃) t3] r (t) = r0 [1+at+bt2+c (t-100 ℃) T3]
Unter ihnen sind R0 = 100 Ω R0 = 100 Ω, a/b/c die charakteristischen Konstanten von Platinmaterial.
3 、 Kernparameter und Leistung
Parameter Technische Indikatoren
Temperaturmessbereich -200 ℃ ~+850 ℃ (herkömmliches Modell)
Genauigkeitsklasse A (± 0,15 ℃ @ 0 ℃)/Klasse B (± 0,3 ℃ @ 0 ℃)
Wärmeantwortzeit <10 Sekunden (abhängig von der Sondenstruktur und mittlerer Durchflussrate)
Drahtsystemtypen: 2-Wire-System (wirtschaftlich), 3-Wire-System (häufig verwendet), 4-Wire-System (hohe Präzision)
Schutzstufe IP65/IP67 (gepanzerter Typ kann IP68 erreichen)
Langzeitstabilität <0,1 ℃/Jahr (typischer Wert)
4 、 Produktstruktur
Der thermische Widerstand von PT100 besteht aus den folgenden Komponenten:
Temperaturenerkennungselement: Ausgestellter Platin-Draht-Wicklung oder Dünnfilmprozess, eingekapselt in Keramik- oder Glassubstrat.
Schutzhülsen: Zu den Materialoptionen gehören Edelstahl (304/316), Hastelloy usw., die korrosionsresistent und gegen hohen Druck beständig sind.
Bleityp: Hochtemperaturbeständiger Draht (z. B. silberischem Kupferdraht, Nickeldraht) oder mineralisch isoliertes Kabel (MI -Kabel).
Junction Box: Explosionsfest, wasserdicht oder gewöhnlich, geeignet für verschiedene Installationsumgebungen.
Gemeinsame strukturelle Formen:
Panzertyp: Mit flexibler Metallscheide eingekapselt, ausgezeichnete seismische Leistung, geeignet für kleine Räume.
Vorgefertigte: Split -Design, einfach zu ersetzen Temperaturerfassungskomponenten.
5 、 Anwendungsfelder
Industrieverfahrenskontrolle: Temperaturüberwachung chemischer Reaktionsgefäße, Erdölpipelines und metallurgischen Öfen.
Laborpräzisionsmessung: Konstante Temperaturkammer, Umweltprüfkammer, wissenschaftliche Forschungsinstrumente.
Energie und Leistung: Kesseltemperaturüberwachung, Messung der Transformatorwicklungstemperatur.
Lebensmittel und Medizin: Sterilisationsausrüstung, Kaltkettentransport, Bioreaktoren.
6 、 Produktvorteile
Hohe Präzision und Wiederholbarkeit: Überlegen gegenüber Thermoelementen, geeignet für Präzisionsmessungen bei ± 0,1 ℃ Niveau.
Breiter Temperaturbereich: Abdeckung von -200 ℃ bis+850 ℃, erfüllt die meisten industriellen Bedürfnisse.
Starke Anti-Interferenz-Fähigkeit: Das Ausgang des Resistenzsignals wird durch elektromagnetische Interferenzen weniger beeinflusst.
Standardisiertes Design: Entspricht internationalen/nationalen Standards wie IEC 60751 und GB/T 30121.
7 、 Auswahlhandbuch
Bei der Auswahl von PT100 sollten die folgenden Parameter angegeben werden:
Temperaturmessbereich und Genauigkeit: Wählen Sie die Klasse A/B nach tatsächlichen Bedürfnissen.
Installationsmethode: Fixierung der Gewinde (M8 × 1, G1/2 usw.), Flanschinstallation oder direktes Einfügen.
Umweltanforderungen: Hastelloy -Gehäuse sollte für korrosive Medien ausgewählt werden. Wärmeableitungshülsen müssen in Hochdruckumgebungen installiert werden.
Ausgangssignalanpassung: Das 3-Draht-System kann Blei-Widerstandsfehler beseitigen, während das 4-Draht-System für Laborebene geeignet ist.
8 、 Installation und Wartung
Installationspunkte:
Stellen Sie sicher, dass die Temperatursensungsfläche in vollem Umfang mit dem gemessenen Medium und die Einfügungstiefe ≥ 15 -fach der Durchmesser des Schutzrohrs beträgt.
Vermeiden Sie den Drahtbruch, der durch mechanische Spannung oder Vibration verursacht wird.
Wartungsvorschläge:
Regelmäßige Kalibrierung (empfohlener Zyklus von 12 Monaten).
Reinigen Sie die Oberflächenskalierung der Sonde und überprüfen Sie den Oxidationsstatus der Kabelklemmen.
9 、 Vorsichtsmaßnahmen
PT100 muss in Verbindung mit spezialisierten Sendern oder Instrumenten verwendet werden und kann nicht direkt an normale Spannungseingangsgeräte angeschlossen werden.
Vermeiden Sie die Verwendung in Umgebungen mit starken Magnetfeldern oder plötzlichen Temperaturänderungen.
Es wird empfohlen, Thermoelemente vom Typ S-Typ zu verwenden, wenn die Temperatur 850 ℃ überschreitet.
Durch die oben genannten Eigenschaften ist der PT100 -Thermistor zu einer unverzichtbaren Temperaturerfassungslösung im Bereich der industriellen Automatisierung geworden. Für weitere technische Spezifikationen oder maßgeschneiderte Dienste wenden Sie sich bitte an unser Engineering -Team.
