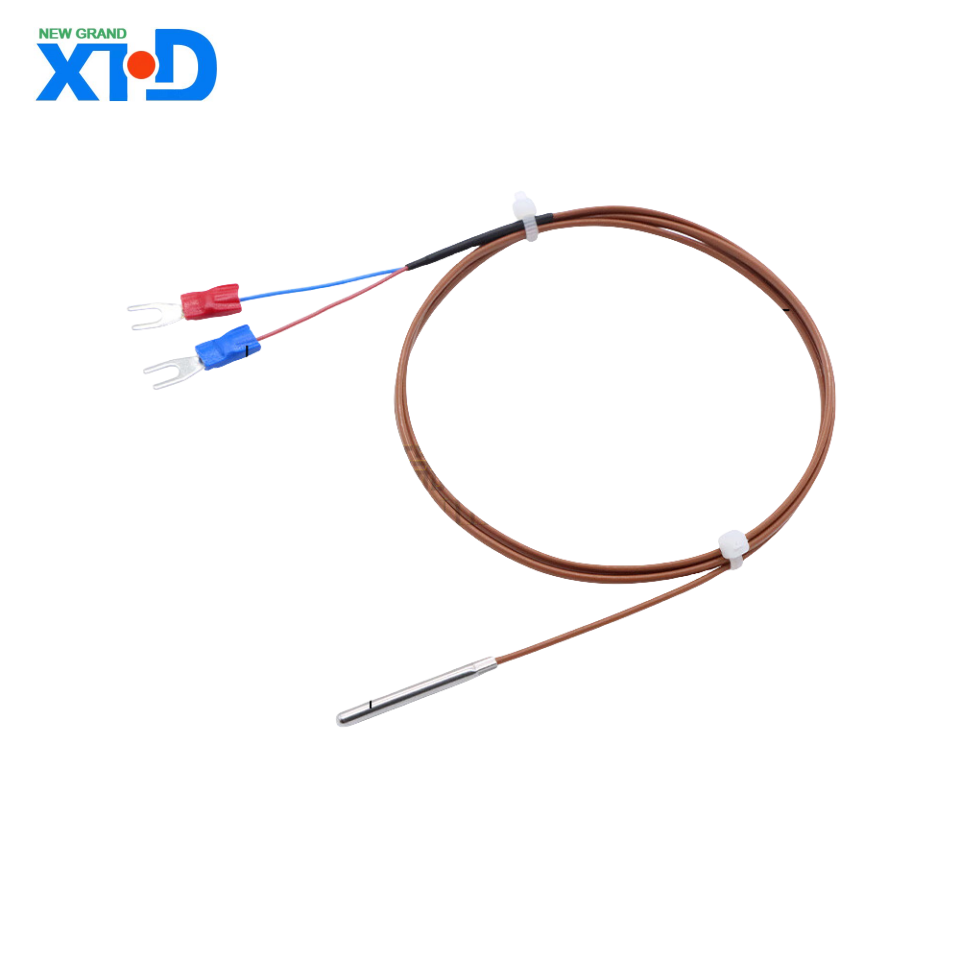

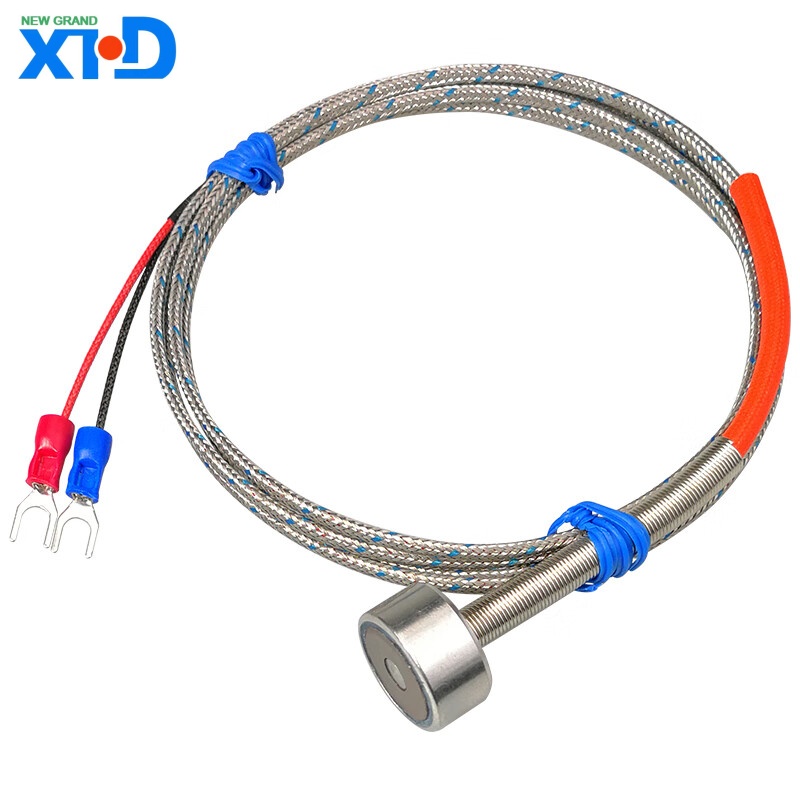

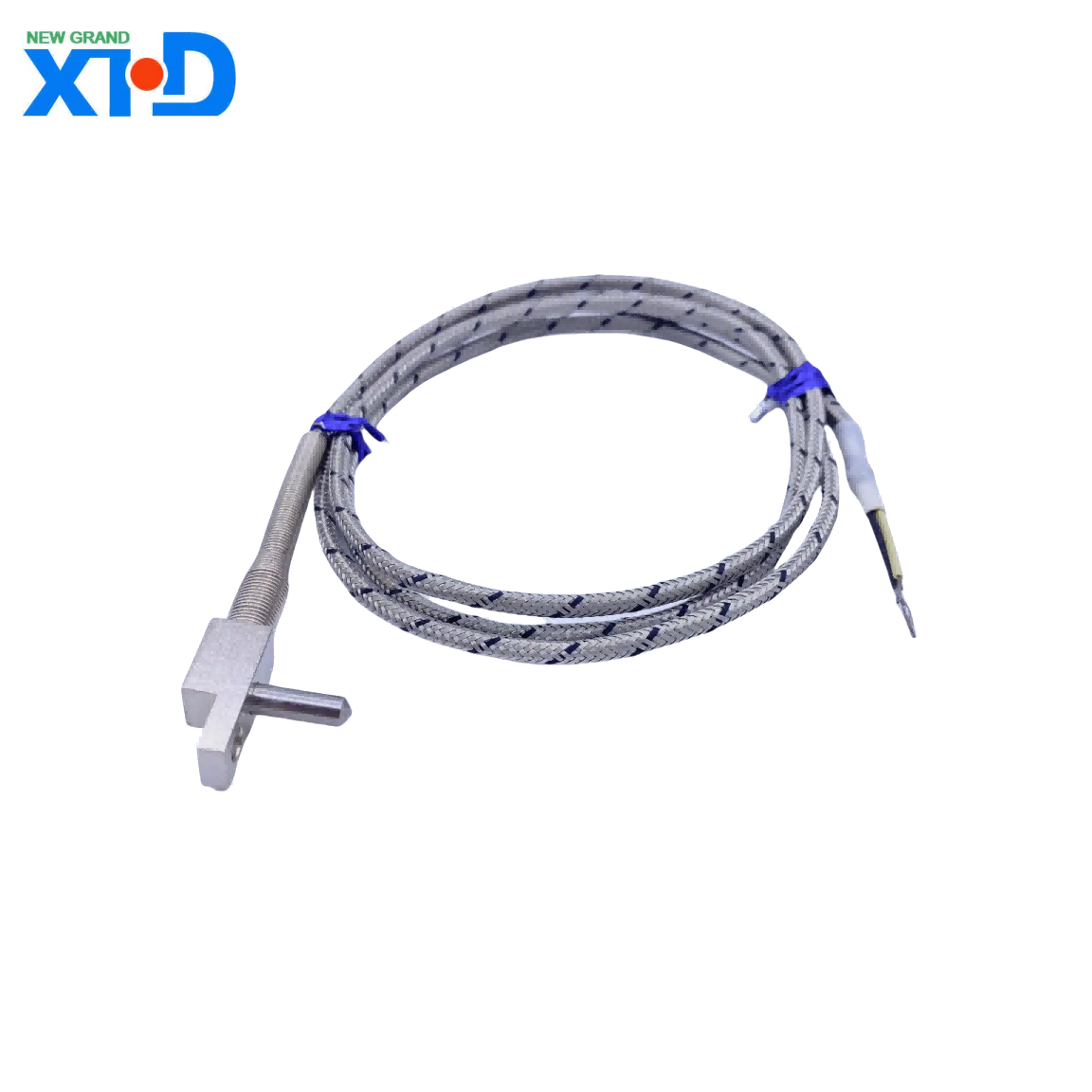

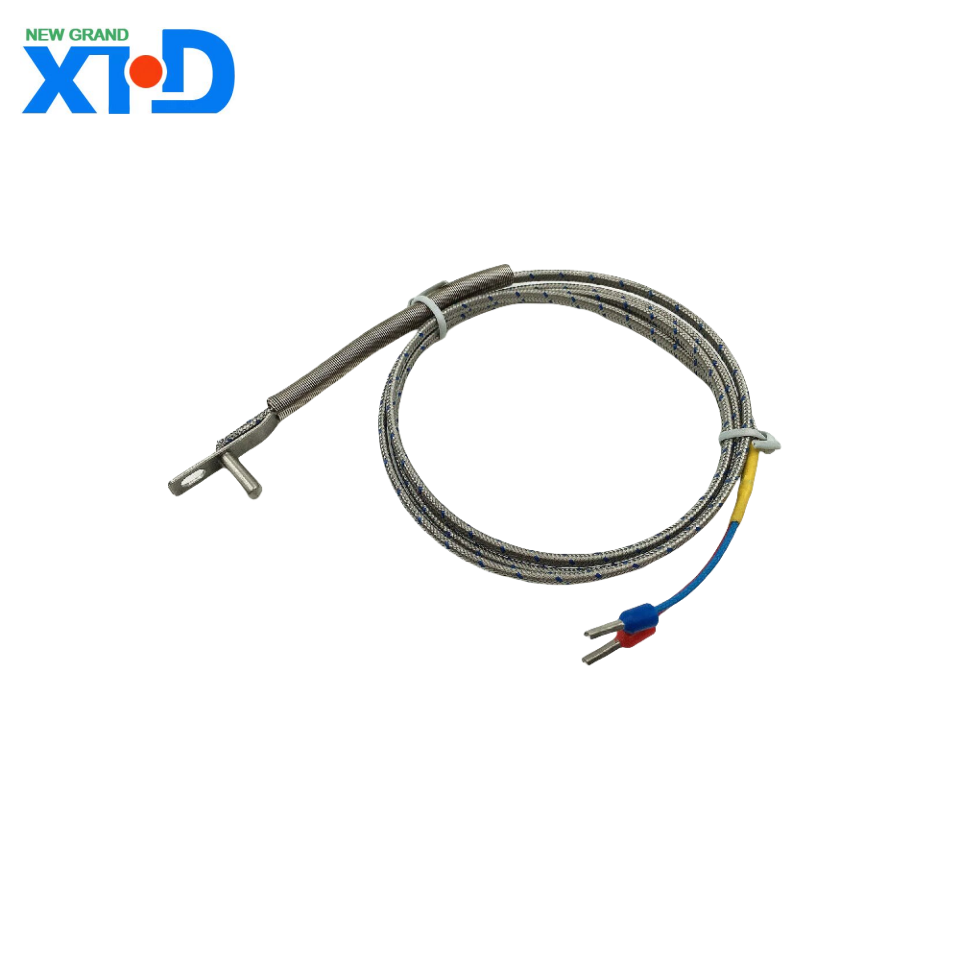

T-Typ-Thermoelement (Copper Constantan Thermouple) Produkteinführung
1 、 Produktübersicht
Das Typ -T -Thermoelement ist ein Temperatursensor, das auf dem Seebeck -Effekt -Prinzip basiert und aus zwei verschiedenen Metallleitern besteht (reines Kupfer für die positive Elektrode- und Kupfer -Nickellegierung für die negative Elektrode, d. H. Konstantan). Es hat die Eigenschaften hoher Stabilität und hervorragende Genauigkeit von niedriger Temperaturmessungen. Als einer der international standardisierten Thermoelementtypen (entspricht dem IEC 584 -Standard) wird es in den Szenarien mit mittlerer und niedriger Temperaturmessung in der wissenschaftlichen Forschung, in der Industrie, in der medizinischen und anderen Bereichen häufig verwendet.
2 、 Kernfunktionen und Vorteile
1. Temperaturmessbereich
Typischer Bereich:- 200 ° C bis+350 ° C.
Kurzzeitgrenze: Kann bis zu 400 ° C tolerieren (es wird jedoch empfohlen, ≤ 200 ° C zu sein, um die Lebensdauer zu verlängern).
2. Materialzusammensetzung und Polarität
Positive Elektrode (TP): Sauerstofffreies Kupfer (CU) mit einer Reinheit von ≥ 99,9%mit schwacher Oxidationsresistenz und sollte Hochtemperatur-Oxidationsumgebungen vermeiden.
Negative Elektrode (TN): Kupfer (Cuni44), auch als Kupfer -Nickel -Legierung (55% Kupfer und 45% Nickel) bekannt, weist eine hervorragende Korrosionsbeständigkeit auf.
3.. Schlüsselleistungsindikatoren
Empfindlichkeit (Seebeck-Koeffizient): ungefähr 43 μ V/° C, mit ausgezeichneter Linearität im niedrigen Temperaturbereich (-200 ° C bis 0 ° C).
Genauigkeitsstufe:
Klasse 2: ± 0,5 ° C oder ± 0,4% (je nachdem, welcher Wert größer ist)
Präzisionsklasse 1: ± 0,5 ° C oder ± 0,4% (-40 ° C bis+350 ° C)
Reaktionszeit: Abhängig vom Material der Schutzhülle kann der nackte Draht nur 0,1 Sekunden (in Flüssigkeit) betragen, und der typische Wert für Edelstahlärmel beträgt 1-5 Sekunden.
3 、 Struktur- und Auswahlkonfiguration
1. Standardstruktur
Schutzrohrmaterial: Optional 304/316 Edelstahl, Polytetrafluorethylen (PTFE), Keramik usw., geeignet für verschiedene Medienumgebungen.
Isolationsmaterialien: Magnesiumoxid (MGO), Glimmer oder Hochtemperaturpolymere, um die Isolierung zwischen Elektroden und Temperaturwiderstand zu gewährleisten.
Art der Anschlussbox: Explosionsfest, wasserdicht, gewöhnliche Kunststoffschale usw., Erfüllung des Schutzniveaus von IP54 bis IP67.
2. Optionale Modellparameter
Beispiel für Parameteroptionen
Sondendurchmesser 0,5 mm, 1,6 mm, 3 mm, 6 mm
Sondenlänge 50 mm bis 2000 mm (anpassbar)
Ausgangsschnittstelle nackte Drahtende, Mikrostecker, Luftfahrtanschluss
Sonderbehandlung der Schicht mit elektromagnetischer Interferenz, flexible Rüstung
4 、 Typische Anwendungsszenarien
.
Tieftemperaturtechnik und wissenschaftliche Forschung
.
Messung von ultra-niedrigen Temperaturmedien wie flüssigem Stickstoff (-196 ° C) und flüssigem Sauerstoff.
Kaltfallentemperaturüberwachung in der Herstellung von Halbleiter.
.
Lebensmittel- und Pharmaindustrie
.
Gefrorene Speicherung (-40 ° C bis -18 ° C), Pasteurisierungsprozess (60 ° C bis 85 ° C).
.
Medizinische Ausrüstung
.
Temperatur-Rückkopplungsregelung für Therapiegeräte mit niedriger Temperatur und biologische Probenspeicherboxen.
.
Industrielle Prozesskontrolle
.
Niedertemperaturabschnitt aus Kunststoff -Extruder, Trocknofen, HLK -System.
5 、 Vorsichtsmaßnahmen für die Verwendung
.
Umweltbeschränkungen
.
Vermeiden Sie eine langfristige Exposition gegenüber Umgebungen über 350 ° C, da die Kupferelektrodenoxidation eine Signaldrift verursachen kann.
Sulfidkorrosion kann in schwefelhaltigen und reduzierenden Atmosphären auftreten, und der Beschichtungsschutz oder eine Keramikscheide sollte ausgewählt werden.
.
Installationspunkte
.
Stellen Sie sicher, dass der Temperaturmesspunkt in vollständiger Kontakt mit der Thermoelementenverbindung steht, um die thermischen Gradientenfehler zu verringern.
Halten Sie sich von starken elektromagnetischen Feldern fern oder verwenden Sie abgeschirmte Kabel, um Signalstörungen zu verhindern.
.
Kalibrierung und Wartung
.
Es wird empfohlen, einen jährlichen Gefrierpunkt (0 ° C) Kalibrierung durchzuführen und den Oxidationsstatus der Knoten nach Verwendung von Hochtemperaturen zu überprüfen.
Beim Ersetzen des Kompensationsdrahtes müssen das T-förmige Spezialmodell (z. B. TX oder TC) angepasst werden.
6 、 im Vergleich zu anderen Arten von Thermoelementen
Typtemperaturbereich Vorteile Einschränkungen
T -Typ -200 ° C ~ 350 ° C niedrige Temperaturgenauigkeit, niedrige Kosten, Hochtemperaturoxidation
K -Typ -200 ° C ~ 1260 ° C Weitem Temperaturbereich, starke Universalität, Nichtzufuhr mit niedriger Temperatur
J-Typ 0 ° C ~ 750 ° C hoher Empfindlichkeit, resistent gegen die Atmosphäre und leicht durch Schwefel korrodiert
7 、 Zusammenfassung
Das T-Typ-Thermoelement mit seiner ausgezeichneten Leistung und Wirtschaftlichkeit mit niedriger Temperaturen ist zum bevorzugten Sensor im Bereich von -200 ° C bis 200 ° C. Benutzer müssen die Auswahl von Schutzstrukturen und Installationsmethoden basierend auf den tatsächlichen Arbeitsbedingungen auswählen und regelmäßig beibehalten, um langfristige Stabilität sicherzustellen. Für Anwendungen, die höhere Temperaturen oder harte Umgebungen erfordern, können K-Typen oder gepanzerte Thermoelemente als alternative Lösungen angesehen werden.
